网络分流器（Network Distributor）是一种网络流量过滤采集设备，工作在第三、四层，专门用于互联网流量分析领域，是一种为降低后端分析而进行流量过滤、衰减、交换和分流的设备。目前已有的分流器包括千兆、10G（POS、WAN、LAN）、40G（POS、LAN）、100G以太网、PON（EPON、GPON）、WIFI、3G和LTE等。

分流器有时候又称为流量采集器（Traffic Collector）或者网络探针（Network Probe）。

1、引言

10G骨干链路从2003年开始在运营商部署应用，到现在已经有十多年了。10G链路又分为10G LAN（以太网）、10G POS和10G WAN。十年以前，在这类链路上执行网络审计、信令分析、大数据分析、IDC防护和内容审计对各个厂商而言都是比较大的挑战，这主要是因为：

（1）当时，10G骨干链路技术只掌握在路由器厂商手中，而路由器厂商相对比较强势。分流器需要大容量规则、分组分流、特征模式、DNS规则、两级表过滤、输出QoS、动态IP监控等特殊功能，要求硬件生产厂家必须深入创新，开发新的产品。但是路由器厂商认为这是一个小众市场，不愿意投入人员来研发，而是使用路由器（或者是经过局部修改的路由器线卡）充当分流器，而流量分析领域的厂商不具备议价和协商的能力。

（2）分析领域厂商本身对业务和加速能力缺乏完整理解，分析领域厂商擅长于从普通以太网网卡捕获报文，然后用软件方式进行流重组和协议分析，其所有的技术沉淀都在X86平台上。这类解决方案需要大量的服务器以集群方式堆积来形成完整的10G链路分析系统，性能通常不会很高。

（3）以前的服务器的处理能力有限，因为核比较少，内存访问的延迟无法隐藏，即使经过反复的优化，也无法达到Gbps以上的处理性能。

当前的形势已经完全不一样，分流器领域竞争激烈，形成了戎腾网络（www.rtnetworks.com.cn）等几家具有竞争力的厂家，且分析领域厂商经过十年的积累已经对业务有了较好的沉淀，敢于提出自己的需求，也深刻了解了计算负载如何在硬件和软件之间分配。另外，服务器的流量处理能力也从300-400Mbps提高了2Gbps左右。

因此，10G分流器当前面临着要增加新的功能、增加密度并进一步降低成本的问题。

2、挑战

估计目前在全国范围三大运营商中，骨干链路和骨干链路边缘的10G光纤（包括10G LAN、10G WAN和10G POS）达到了万条左右的规模。在如此多的链路上部署审计和信令分析系统，面临一些新的挑战：

（1）如何保护用户投资并扩展单机箱对不同链路的支持能力：运营商的网络是逐步建设起来的，这决定了在一个城市，链路种类比较多，包括2.5G、10G、40G和100G等多种。即使在10G链路上，又分为10G以太网LAN、10G以太网WAN和10G POS等形态。很多时候，分析厂商可能直到上线才知道链路层的协议类型。

（2）如何增加产品的密度：由于链路多、种类复杂，设备的密度最好比较高，体系比较小，功耗比较低。

（3）精细分流能力：能够在流一级基于DPI（深度报文检测）过滤掉绝大部分的流量，这样才能有效降低后端分析服务器的负载。

（4）性价比：十年以前，分流器占到整体解决方案成本的50%，目前虽然降到了20%左右，但是成本仍然是厂家重要的考虑因素。

3、解决方案

传统10G分流器一般只有简单的协议转换、万条级的多元组过滤、分组分流等功能，随着技术的发展，支持串规则、流管理、DNS规则、千万条以上多元组规则等应用需求被挖掘出来，需要硬件厂商具备更强的研发实力和技术沉淀。

新型分流设备一般采用图1所示的处理流程。

在整个处理流程中，数据提取针对不同的链路执行不同的功能，如普通以太网采用PHY芯片完成此功能，而POS和WAN则需要Framer。多元组过滤和内容过滤有软件和硬件两种处理方式。

其中内容过滤的处理能力十分关键，在2.5G/s POS链路上最大报文吞吐率为6Mpacket/s，每一个报文的最短处理时间为167ns。10G/s POS链路的最大报文吞吐率为26Mpacket/s，每一个报文的最短处理时间为37ns。当前，在高速关键字匹配方面，有FPGA+SRAM、TCAM以及纯软件几种方式，分别有其相应的优缺点。使用TCAM（Ternary Content Addressable Memory）进行关键字过滤具有速度快、规则动态性好等特点，但是由于TCAM是基于最先匹配的，即只能报告最先匹配的地址。而内容审计和应用行为分析是基于多匹配的，即同一个报文可能匹配多个关键字，且TCAM具有长度受限的特点。TCAM用于解决内容模式多匹配，要解决长规则和规则存储顺序两个问题。链接共享多匹配（Linking Shared Multi-Match，LSMM）是一种较好的解决方案。其基本思想是：TCAM每个表项由前段号和段内容组成。若TCAM中存储有n个表项，则需要在每个表项中扩展位用于存储前段规则的地址（前链域）。每次进行匹配前，将要匹配的内容前面加上前链域，送入TCAM器件进行匹配。命中规则的前缀段时，需要将其记录到存储器中，称之为部分命中表，记录命中的报文位置和段索引。通过TCAM良序的规则分配方法，将规则长度任意的规则集分配存储到TCAM中之后，则对任何匹配规则集中多个规则的报文，不会遗漏任何一次匹配。

大规模流管理是另一项关键技术，好的散列方式，并在DDR的多个通道和Bank之间并行访问存储器，可以提高部分性能。另外，可以通过智能流表分配、无锁定超时、多通道虚拟队列等配套技术来提高流管理的性能。

综合考虑设备的密度、体积、功耗和成本，戎腾网络（www.rtnetworks.com.cn）的10G分流器（包括PET160A、PET160B、PET320A和PET320B）通过多元组过滤、流管理和DNS规则对报文进行过滤，能够执行更精细的流量分类。PET设备采用模块化结构，可以扩展子卡来增加对接口的支持能力。独有的多链路协议封装（MPE）使得数据提取模块组件化，可以在1U机箱内支持32个网口，每个网口可以是千兆以太网、2.5G POS、10G LAN、10G POS、10G WAN、40G以太网等不同类型，且每个接口的输入和输出可以完全不同，用户可以自由配置，除40G以太网需要配置不同的子卡之外，其他接口都可以采用一种子卡（只需要进行软件配置）。

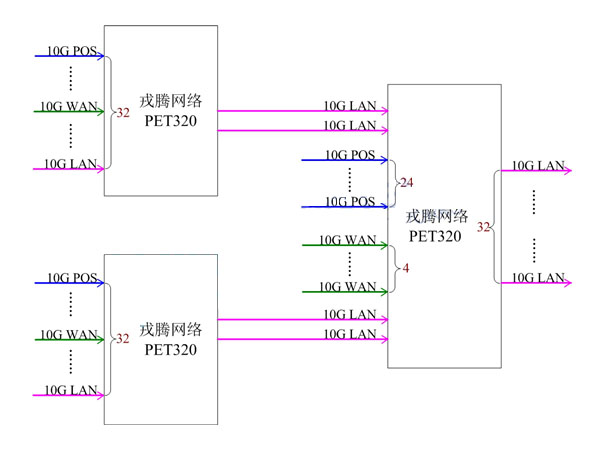

这让用户的选择余地更多，如果只有1-2对链路，可以使用PET160配置一块子卡。如果链路比较多，可以选择PET320满配。超过PET320链路容量时，可以使用PET设备串接。如图4所示，3台PET320B可以实现92个接口流量的输入，最大容量达到920Gbps。如果继续扩展，可以增加更多的输入接口，且其输入链路类型可以各不相同。这显著地增加了系统的可扩展性，保护了用户的投资。

4、结论

在高速网络环境下，随着主干网络带宽和流量的急剧增加，复杂网络应用的层出不穷，传统网络IDS、内容审计系统、信令分析系统在数据捕获和数据处理方面面临很大的挑战。10G分流器是一个复杂的系统，设计和实现这样的系统需要综合考虑成本、体积、功耗、密度，以及所需要的精细分流功能。
