NetMagic创新实验平台

一、产品简介

NetMmagic平台是一款支持互联网技术科研与教学的高性价比设备。该平台无需插在机器的PCI插槽内运行，只需要实现核心内容匹配、过滤等算法，并添加下载到平台上调试，就可以开发出实际的网络设备。

FPGA是NetMagic平台实现可定制报文处理功能的核心，负责为用户提供可重构的报文交换模块和平台无关的管理接口。基于NetMagic平台开发时，用户仅需专注于用户模块自定义逻辑的实现，而不必考虑网络接口、数据缓冲、平台管理等其它复杂逻辑的实现，降低了设计的难度。通过NetMagic开发者论坛，研究人员不但可以获取平台的各种接口设计规范、白皮书和应用规范，还可以下载各种经过测试的软件源程序和硬件设计代码，直接用于自己的设计。

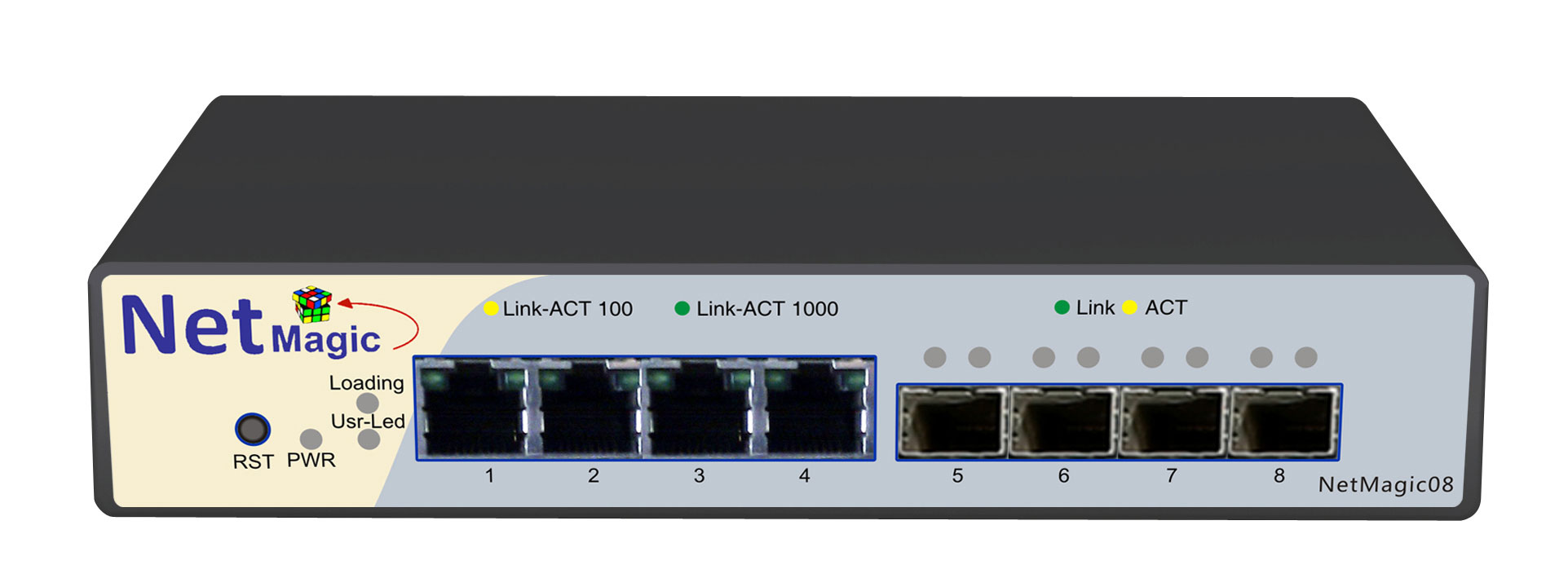

NetMmagic

二、特性

FPGA：ALTERA Arria-II GX系列，EP2AGX45DF25C5，支持多种电平标准；
平台接口：4个低功耗同时支持10/100/1000BASH-T和1000BASE-X的高性能以太网接口，4个802.3z千兆光口；
资源：42,959个逻辑单元3,435Kb内嵌 RAM64MB 板载DDR2 SDRAM1KB 板载非易失型存储器(I2C接口EEPROM)；
支持标准：Altera Arria II构架IIEEE 802.3 10BASE-T 以太网IEEE 802.3u 100BASE-TX 快速以太网IEEE 802.3ab 1000BASE-T千兆以太网IEEE 802.3z 千兆以太网（光纤）ANSI/IEEE 802.3 NWay自动协商；
提供基于以太网的通用管理控制接口以及NMAC协议；
提供一片64M的DDR2 SDRAM用户扩展；
支持AS端口和JATG端口下载；
为用户提供了清晰的良定义接口，简化用户逻辑设计工作；
基于部分可编程交换机体系结构设计，为用户提供丰富灵活的工作模式。

三、规格

外形尺寸(长X宽X高):182mm*129mm*29mm
端口：4 个10/100/1000BASE-T自协商的以太网端口，4个IEEE802.3z千兆以太网(光纤)
支持类型：RJ-45/SFP支持10/100/1000Mbit/s传输速率支持半双工、全双工、自协商工作模式支持MDI/MDI-X自适应
网线类型：采样5类双绞线
输入电压：DC 12V/3A(外置100V～240V AC，50/60H电源转换器)
工作环境：温度0~45°C相对湿度10%~90%无冷凝
功耗：30W
散热方式：内置散热片散热
