ATCA-CDP4000

一、产品简介

ATCA-CDP4000是戎腾网络采用标准PICMG规范，基于ATCA架构设计的一款高速业务处理板卡。板卡支持L2-L7硬件加速，具备高性能DPI加速引擎、高速加解密引擎、统计计数加速引擎等多种硬件加速单元，可满足各种高性能、大容量、高复杂度的数据处理场景。

ATCA-CDP4000可根实际需求搭配戎腾网络的交换卡和数据接口卡构建不同的系统方案。目前基于该板卡构建的系统广泛应用于 IDC数据中心、云计算、数据分析、移动核心交换、SDN交换机、防火墙、Web Server负载均衡、大型企业骨干网等场景。

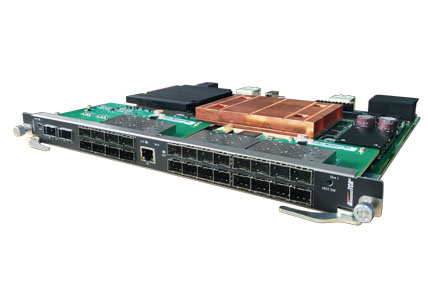

图1 ATCA-CDP4000板卡侧视图

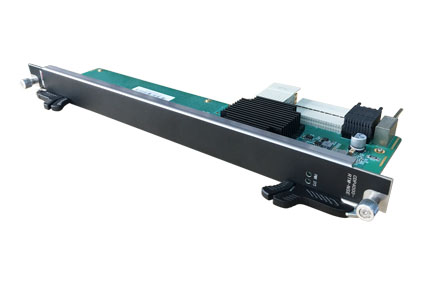

图2 CDP4000-RTM-NSE板卡侧视图

ATCA-CDP4000数据面采用高性能的网络处理器，支持L2-L7层的报文加速，单板支持高达400G的线速处理能力和高达200G的深度报文检测能力，支持加解密功能。支持面板接口和RTM扩展外部TCAM，支持200G背板交换通路，支持DDR3、DDR4最高可达96GB。

控制面采用Type7（4核）独立控制单元，支持2个Base控制通路，支持SHMC管理，最大支持16G内存和8G Flash，支持二次开发。

二、特性

满足PICMG规范，可在符合标准的ATCA机箱中安装使用；
面板支持POS、SDH和以太网接口类型，最大4个100G光口、32个10G光口、24个10G POS口（可根据需求选择不同子卡）；
支持RTM扩展卡；
支持2个100G Fabric接口；
数据面标准配置48GB DDR4内存，可选配96GB；
高达4K个线程，支持SMP系统；
支持L2-L7层报文加速，支持600Mpps报文线速处理；
支持200Gb/s 深度报文识别、检测；
支持硬件统计加速，可高达512M个；
支持QoS多级限速和流量整形；
支持内部TCAM和外部TCAM扩展；
有完善的SDK和工具链，支持二次开发；
支持1个RJ45千兆网口，支持1个mini USB串口；
支持A、B两路-48V电源输入监测功能，兼容IPMI2.0标准；
控制单元采用Type7 COMe CPU卡，两个DDR4 ECC SODIMM内存插槽，8Gbit Flash（可扩展 Type7），与NPS400两路10G以太网通路和1路PCIe 3.0互联。
