ATCA-CNT16

一、产品简介

ATCA-CNT16万兆以太网接口板,用于实现并接流量采集或串接流量过滤。含有16个SFP+万兆以太网输入输出接口。在高性能网络处理平台中,用于万兆以太网链路的汇聚、多元组过滤、分组分流、组播输出及指定端口输出;与ATCA-CDP1000配合,用于万兆线路的3G/LTE无线核心网络监控;与ATCA-CDP2000配合,用于万兆线路的内容过滤;与HFC602配合使用,用于万兆以太网流量输出;或与Bypass设备一起串接到链路中,用于流量阻断。

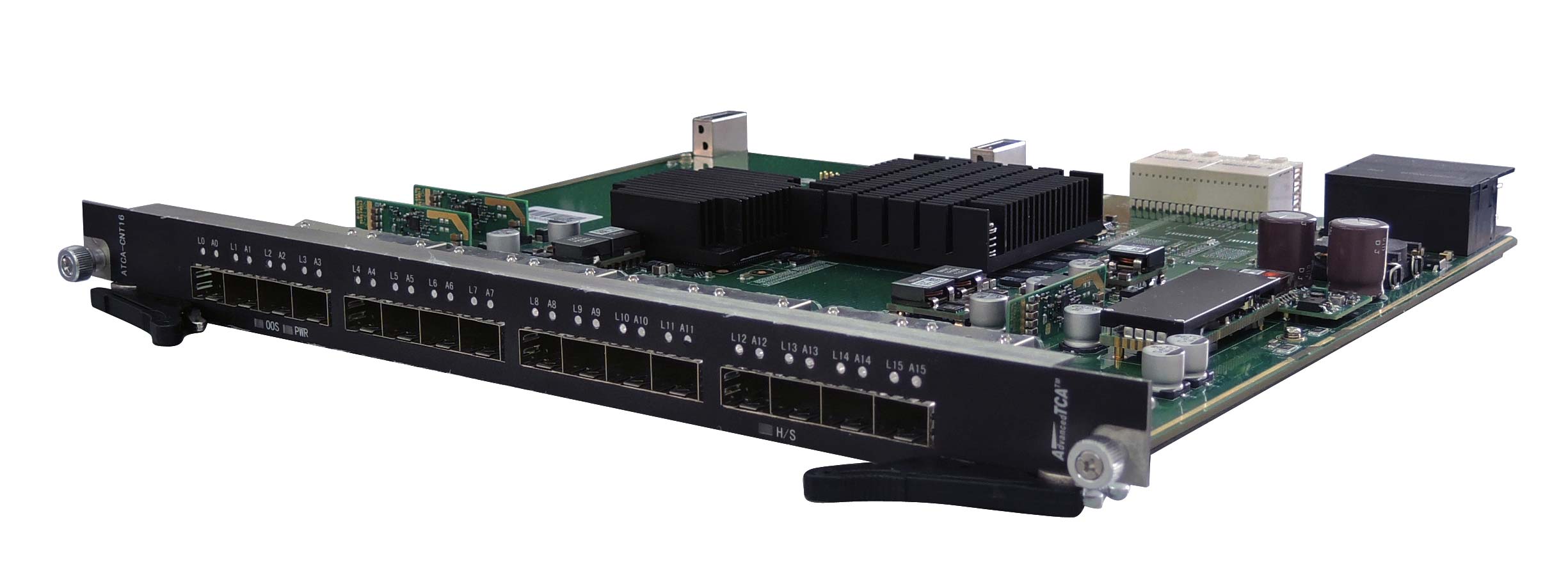

ATCA-CNT16
二、特性
  • 16个SFP+万兆以太网输入输出接口,全线速输入输出;
  • 支持MPLS、VLAN自动剥离;支持分片报文自动处理;
  • 支持256K条多元组过滤表项(含源目IP、源目端口、协议号、TCP Flags),每个域都支持掩码和范围;
  • 支持多达1000万条以上流规则;
  • 支持按端口配置不同的规则;
  • 支持4个分流组;
  • 支持64个组播组;
  • 支持源IP、目IP、源目IP、源IP+源端口、目IP+目端口等11种分流算法;
  • 支持流保持输出;
  • 报文输出时,可通过源MAC地址标记设备ID、板卡ID、通道ID及所命中的规则;
  • 可动态增加、修改、删除规则;
  • 从主控下发规则到规则生效的时延小于0.5ms;
  • 支持1024个后端分析服务器;
  • 支持报文截断。
三、规格
  • 前面板16个输入输出SFP+接口
  • 80Gbps连接到背板(2个40G接口,可降速率到2个10G接口用于兼容其他厂商的低速交换板)
  • 尺寸(W*H*D):322mm*30mm*280mm
  • 功耗:80W
  • 工作温度:0℃到50℃
  • 存储温度:-10℃到60℃
  • 工作相对湿度:10%-85%(非冷凝)
  • 存储湿度:5%-95% (非冷凝)
