ATCA-NTW6401

一、产品简介

ATCA-NTW6401机箱是一款基于ACTA标准(PICMG3.0 R2.0)的6槽机箱。机箱从下往上分别为0至5号槽,采用前后对插形式,符合ATCA规范的单板均能插入机箱使用。机箱由机框单元、通风防尘单元、风扇单元和电源单元组成。0号槽为交换控制板槽,1-5号槽为线卡槽,背板连接采用单交换板构造。机箱采用双电源冗余设计,电源电压为标准220V AC或者48V DC电压。高集成度设计理念提供了更高密度的接口,在单位体积内为用户提供了更高密度的处理接口,为用户节省了大量的机柜空间和采购维护成本。

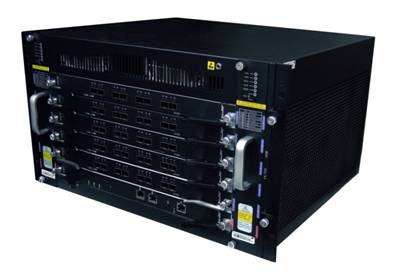

ATCA-NTW6401机箱
二、特性
  • 单机箱共6个槽位,其中机箱1-5号槽位为线卡槽位,0号槽位为交换板卡槽位;
  • 采用分布式体系结构,所有关键部件均采用冗余设计,包括控制核心、交换引擎、电源和风扇等;采用无源背板设计、避免机箱出现单点故障;所有单板支持热插拔,并且对其他单板上运行的业务无影响;
  • 每个线卡接连背板的速率为120Gbps(3个40Gbps);
  • 支持双电源(220V交流和48V直流);
  • 支持IPMI。
三、规格
  • 尺寸(高X宽X深):268×485×385 (mm)
  • 总槽位数:6
  • 交换卡槽位数:1
  • 数据卡槽位数:5
  • 一次电源:2
  • 输入电源(两者择一):AC:110V-242V 或 DC:48V
  • 最大功率 :1200W
  • 最大电流 :小于10A
  • 工作环境: 温度 0℃-35℃ 相对湿度 10%-85%非冷凝
  • 储存环境:温度 -20℃-60℃ 相对湿度 5%-95%非冷凝
