一、产品简介

电信运营商提供的无线上网服务在升级到3G/LTE之后，无线核心网络的链路带宽也升级到了10G 链路，这类链路使用GRE 或者GTP 等更为复杂的协议，从中提取各终端的报文、解压缩、过滤、分流等操作更为复杂，需要专用的流量采集系统才能解决报文的获取问题。

3G无线网络的监控远比Internet骨干网的监控要复杂。有两种监控位置的设置，网关前端和网关后端。网关位于移动核心网络与Internet骨干网之间，在TD-SCDMA和WCDMA上称为GGSN（Gate GPRS Support Node）；在CDMA2000上称为PDSN（Packet Data Service Node）。所谓网关前端是指在网关偏向Internet一侧部署，而网关后端是指在网关偏向移动核心网一侧部署。如果在网关前端监控，则无法得到用户的IMSI（International Mobile subscriberIdentifier）号，虽然可以获取用户的IP 地址，但这个地址在PDSN上经过了转换，无法得到IMSI号与IP地址的对应关系，从而无法从所还原的应用中得到用户的身份。有一种途径可以解决这个问题，即在获取Internet上数据的同时，另外增加对Radius认证的监控，并另行部署一套Radius与IP之间关联的分析软件。

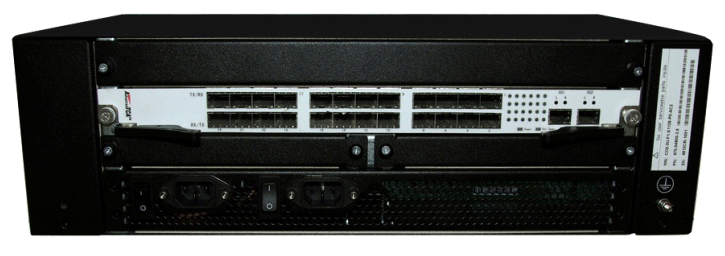

戎腾网络研发的3G互联网采集器/协转器部署在网关后端，可以获得完整的数据，而且不需要Radius接入点。在网关后端可以捕获到IMSI、用户IP 地址、PCF和PDSN地址、用户上线时的BSID小区号、用户的ESN号、用户上线时间、用户下线时间，以及访问的互联网报文。

二、特性 三、两种应用模式

（1） 后输入输出方式，采用CDP1000+RTM2402，2个万兆以太网输入输出，24个千兆以太网输入输出。适合于输入为千兆链路或者比较饱和的万兆链路的应用环境。一块CDP1000的GRE和GTP流量处理能力达到40Gbps。

（2） 汇聚输入输出方式：CDP1000+CNT8（或CNT16）模式：通过多个万兆接口汇聚到综合业务处理板进行3G流量处理，一个CNT8有8个万兆以太网接口（而CNT16有16个万兆以太网接口）。适合于虽然输入线路为万兆接口，但是流量较小的应用环境。一块CDP1000的GRE和GTP流量处理能力达到40Gbps。根据实网流量情况（通常流量负载为链路带宽的20%），可自由搭配CNT板卡和CDP1000板卡的数目。
