TS9500系列分流器

一、产品简介

TS9500是基于标准ATCA架构的高性能采集分流器,设备采用基于ATCA标准(PICMG3.0 R2.0),包括TS9506和TS9514两种型号,分别为6槽机箱和14槽机箱。数据处理板采用前后对插形式,符合ATCA规范的单板均能插入机箱使用。机箱由机框单元、通风防尘单元、风扇单元和电源单元组成。机箱背板使用Fabric通道支持40Gbps,支持220V AC和48V DC电源。机箱具备较好的散热性能,下位风扇进风,上位风扇出风。机箱管理采用IPMI协议,使用IPMB总线进行控制。不仅能够强化系统弹性,且很容易实现新业务的无缝快速接入,降低管理支出和运营成本。

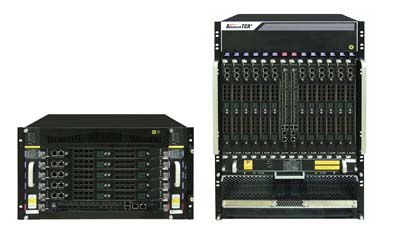

TS9506与TS9514
二、基本配置
支持功能 TS9506 TS9514
交换能力 640Gbps 1.28T
交换板 1块640G交换板SC640 2块640G交换板SC640
业务处理板 5块CNT16S 12块CNT16S
主备切换 不支持 支持
最大万兆接入能力 32*5=160纤 32*12=384纤
最大100G接入能力 10纤 24纤
管理口 1个RJ45管理口(10/100M/1000M自适应)和1个RJ45 COM口
三、特性
    TS9500系列设备共用技术指标:
  • 支持256K条ACL位掩码规则
  • 支持3200万条精确流规则
  • 支持3200万条灵活无元组规则(基于SIP、DIP)
  • 支持4000条DPI规则(固定或浮动位置的关键字匹配)
  • 支持DPI规则或DNS规则自动关联流规则
  • 支持多种负载均衡
  • 支持输出接口分流组共64组
  • 支持MAC二次分流功能
  • 支持输出MAC个数共2048个
  • 支持接口复制
  • 支持多用户
  • 支持接口流量计算与规则API
  • 支持通过串口、Telnet和SSH的设备管理
  • 支持TFTP升级
  • 支持PPPOE认证报文输出
  • 支持光功率检测
