TS9700系列分流器

一、产品简介

戎腾网络基于运营商核心枢纽机房、 IDC(Internet DataCenter)、政府以及大数据等对高密度100G链路汇聚分流的迫切需求,采用高可靠性 ATCA 100G标准架构和全新的软、硬件架构设计开发了面向100GE、10GE高密度汇聚分流的TS9700系列分流器。

TS9700基于ATCA 100G 标准架构,包括TS9704、TS9707、TS9714三种型号,分别提供4槽位业务板、7槽位业务板和14槽位业务板。TS9700采用了全新的网络处理器+交换芯片架构,最大处理容量12.4T,支持IP层掩码/非掩码五元组规则、MAC层掩码/非掩码规则、HTTP特征码规则、端口聚合、复制与同源同宿分流、Netflow等功能,可以满足运营商、IDC机房、公安网安、网络技侦、网络可视化、入侵监测、广告精准投放等多方面的高密度汇聚分流需求。

TS9700采用创新的交换控制板作为输入,其SC3200前面板支持10个100G QSFP28接口,后接RTM可扩展支持9个100G QSFP+接口,每个TS97-CNT32同样通过前后对插的形式支持48个10G SFP+接口的输入输出。使得整体系统最大480个10G接入和76个100G接入。

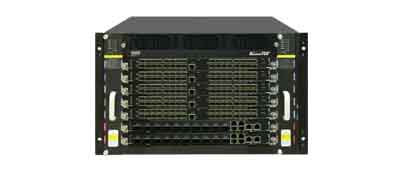

TS9707系统
二、主要技术参数

TS9700不同型号设备差异如表所示:


支持功能 TS9704 TS9707 TS9714
交换能力 3.2T 6.4T 12.8T
控制交换板(SC3200,可作为数据处理板使用) 1块 2块 4块
数据处理板(TS97-CNT32) 3块 5块 10块
最大10GE接入能力 144纤 240纤 480纤
最大40GE接入能力 19纤 38纤 76纤
最大100GE接入能力 19纤 38纤 76纤
主控热备能力 单主控 支持
MAC层掩码与非掩码规则 16K 28K 56K
掩码与非掩码IPv4五元组规则 16K 28K 56K
掩码与非掩码IPv6五元组规则 8K 14K 28K
HTTP特征码规则 16K 28K 56K
复合规则(五元组规则与特征码规则复合) 支持 支持 支持
MAC层输出方向规则(掩码/非掩码规则) 4K 7K 14K
IPv4输出方向规则(掩码/非掩码规则) 4K 7K 14K
IPv6输出方向规则(掩码/非掩码规则) 2K 3.5K 7K
三、特性
    TS9700系列设备共用技术指标:
  • 支持VLAN、MPSL、IP、TCP/UDP和IP隧道等报文识别
  • 支持同源同宿负载均衡分流聚合组共64组,包括源目MAC、源目IP等六种组合
  • 故障端口自恢复(支持故障端口自动移出输出组,端口恢复后自动加入)
  • 支持规则与输入端口或聚合组绑定
  • 支持报文输出标签携带(可携带规则ID、输入输出接口信息、设备ID等)
  • 支持Netflow报文采样输出,最高采样率1:1
  • 支持用户接入方式与权限控制(支持Radius认证、用户IP访问控制列表,用户执行权限控制)
  • 支持远程RCP规则配置查询接口
  • 支持串口、Telnet、SSH、SNMP和Syslog配置管理方式
  • 支持远程FTP、TFTP、SCP等下载镜像导入升级,升级时系统配置不覆盖
  • 包括1个RJ45管理口(10/100M/1000M自适应)和1个RJ45 COM口
