TS9800J系列分流器

一、产品简介

戎腾网络推出的TS9800J系列分流器主要针对核心网络流量采集、过滤汇聚、负载均衡等应用。TS9800J系列产品包括TS9804J、TS9807J、TS9814J三种型号,分别提供3槽业务板、5槽位业务板和12槽位业务板,具有高可靠、高密度、高性能、低功耗等特点,可大量部署于政府、军队、运营商。TS9800J系列产品采用主板与子卡的形式,子卡包含10G LAN、100GE LAN接口,为用户提供性价比高和扩展性好的解决方案。

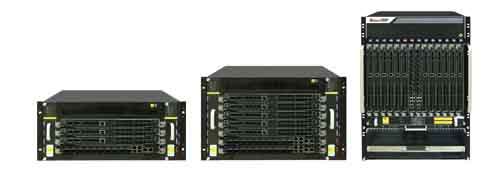

TS9804J TS9807J TS9814J
二、特性
  • 接口:可提供支持10G、100G接口的子卡模块方便用户根据组网需求灵活选择
  • 性能:设备所有端口均能线速转发处理,时延小于50us
  • 报文过滤:可根据输入报文的源IP、目的IP、协议类型、源端口、目的端口、输入接口组号、TTL、TOS、分片标识等多维度,对报文进行分类,可同时支持IPv4和IPv6规则
  • 报文复制:可将符合某分类规则的流量复制为多份,输出至不同的输出端口组
  • 深度检测:支持报文的全包内容的正则表达式匹配和用户自定义方式匹配
  • DPI触发规则:支持DPI触发灵活多元组功能(可同时支持IPv4、IPv6)
  • 自动负载均衡:可检测与输出端口相连的后端设备LINK状态,在其LINK DOWN时自动负载分担到组内其他几个端口
  • 单纤收发:同一个接口可实现TX、RX分离,提高了端口的可用性
  • 冗余电源:设备提供1+1冗余电源,交流、直流可选,增加设备的可靠性
  • 同源同宿:支持多种负载均衡算法,保证流的完整性
  • MAC标识:可使相同的会话具有相同的目的MAC地址;源MAC可携带链路输入信息和匹配规则号
  • 流管理:支持流管理和流统计功能,支持Netflow V9
  • 采样、报文头输出:支持报文采样和报文头输出
  • 配置管理:支持命令行管理界面,支持SNMP流量管理
  • 其它特征:支持 VLAN、MPLS头部剥离和IPinIP等隧道剥离,支持接口光功率监测
三、型号规格
  TS9804J TS9807J TS9814J

最大吞吐

1.2Tbps 2Tbps 4.8Tbps

最大业务接口数

60*10G/6*100G 100*10G/10*100G 240*10G/24*100G

最大业务板卡数

3 5 12

交换板卡数

1 2 2

管理接口

5*RJ45管理口,1*RJ45 串口

机箱尺寸

177×483×467(mm)
(高×宽×深)
310×483×467(mm)
(高×宽×深)
708×483×467(mm)
(高×宽×深)

散热方式

机箱风扇散热

重量

15.5Kg 21.3Kg 90.9Kg

环境要求

工作温度:0℃到50℃,存储温度:-10℃到60℃,湿度:10%-90% (非冷凝)

电源和功耗

电源:220V AC或者48V DC,双冗余电源,
最大功耗:1.5KW
电源:220V AC或者48V DC,双冗余电源,
最大功耗:1.5KW
电源:220V AC或者48V DC,双冗余电源,
最大功耗:3.45KW
