ATCA-SC240/960

一、产品简介

戎腾网络推出的SC系列全国产ATCA交换板为面向IPTV、IMS、RNC/BSC、宽带应用、路由交换、网络安全等应用,基于ATCA架构并采用国产CPU和国产主流交换芯片设计,用来对线卡及处理板卡进行控制,并完成数据交换。SC系列全国产交换板产品背板符合标准PICMG 3.1(Option 9)规范,可提供13个fabric数据接口和14个千兆以太网Base控制接口。SC系列全国产交换板产品既可作为标准的ATCA交换板使用,也可配合戎腾网络的其他应用处理卡,来构建灵活的应用处理方案。

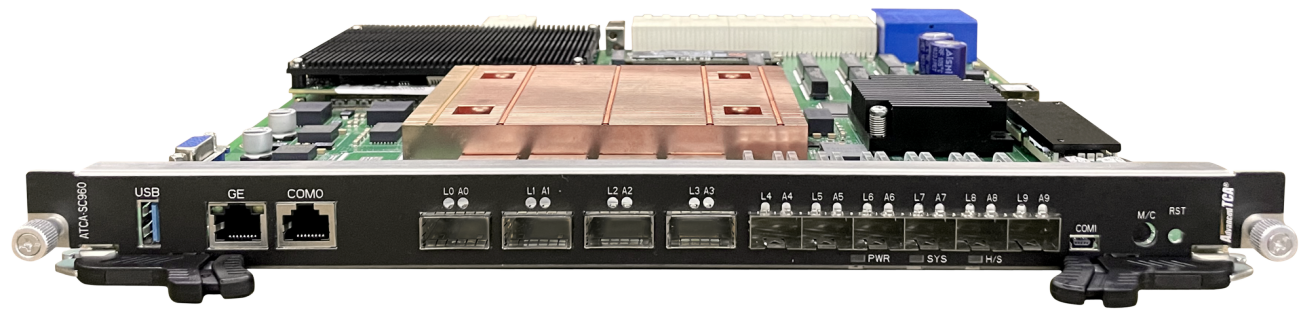

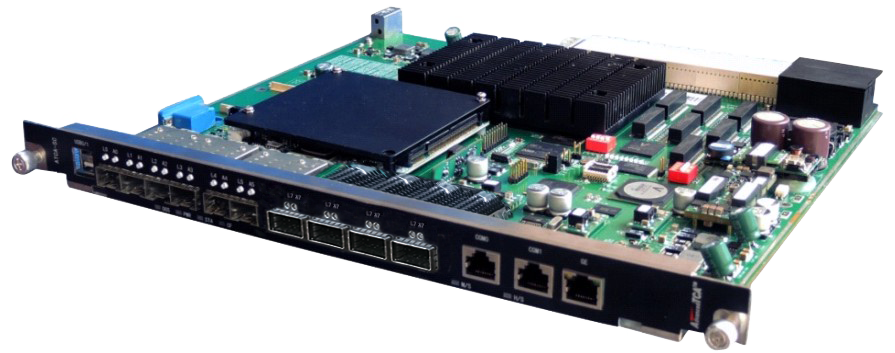

图1 ATCA-SC960 实物图

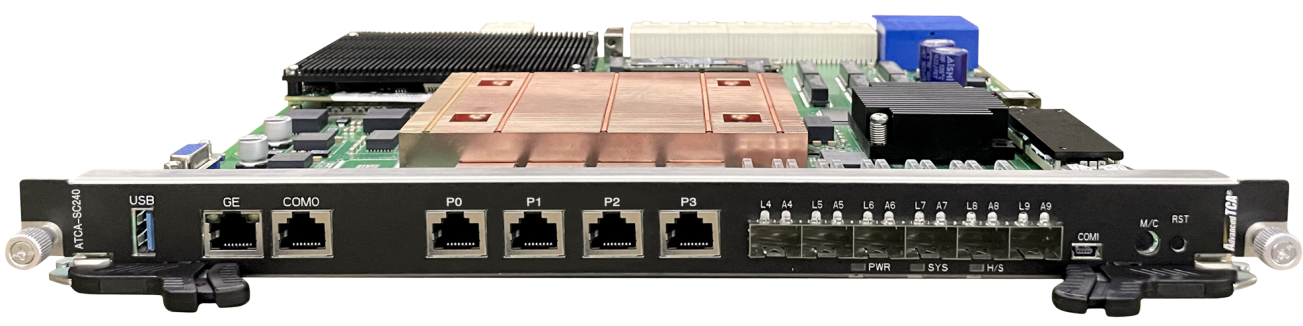

图2 ATCA-SC240 实物图

二、产品特性
  • Fabric接口:可提供支持13个10G XAUI/40G-KR4背板fabric接口的型号,方便用户灵活选择适配各种ATCA机箱类型fabric接口需求。

  • Base接口:可提供14个千兆以太网背板Base接口,可适配各种ATCA机箱类型不同Base接口数量需求。
  • 接入接口:可提供6个10G SFP+接口,搭配4个100G QSFP28或10/100/1000M自适应以太网接入接口型号,方便用户根据组网需求灵活选择。
  • 性能:960G数据交换容量,支持4个分流组和64个组播组。
  • 完全独立的数据平面和控制平面设计:可适应关键节点及应用的可靠性要求,提升网络设备的核心基础构架。
  • CPU模块化设计:CPU采用COM Express Type6 Module接口,既能使用公司自研飞腾腾锐D2000 Type6 COMe卡,也可适配标准Type6 COMe卡,方便客户按照CPU能力需求进行替换和升级。
  • 丰富强大的交换管理能力:支持二层交换和三层路由功能,支持交换管理配置功能。
  • 动态负载均衡:集成大象流检测功能,可根据检测结果进行动态负载均衡处理。
  • 风暴抑制:具有端口单播/组播/广播风暴控制功能。
  • 虚拟化隧道:支持VXLAN、NVGRE以及GENEVE等虚拟化隧道技术。
  • 端口隔离:支持按端口配置不同的规则。
  • 全国产:满足100%国产化器件要求。

三、产品型号

型号

描述

ATCA-SC960

背板13个40G-KR4 fabric接口,面板6个10GE、4个100GE

ATCA-SC240

背板13个10G-XAUI fabric接口,面板6个10GE、4个1GbE


四、产品规格

规格名称

描述

型号

ATCA-SC960

ATCA-SC240

Fabric接口

13个40G-KR4以太网接口

13个10G XAUI以太网接口

业务接口

6个10G SFP+以太网接口

4个100G QSFP28以太网接口

6个10G SFP+以太网接口

4个10/100/1000M自适应以太网接口

Base接口

14个千兆以太网控制接口

形态

符合标准PICMG 3.1(Option 9)规范

尺寸

280mm(深)×322mm(宽)×30mm(高)

功耗

最大:210W

最大:200W

环境

工作环境温度:0~ 45℃

存储环境温度:-10 ~70℃

工作环境湿度:10%-85%(非冷凝)

存储环境湿度:5%-95%(非冷凝)

控制平面

自研基于飞腾腾锐D2000的Type6 COMe模块,支持标准Type6 COMe 模块

存储

1个SATA M.2硬盘接口,支持2248和2280两种尺寸

性能指标

支持4个分流组、64个组播组

提供960Gbps交换容量

支持按端口配置不同规则

前面板

2个RS232 RJ45串口

1个RJ45千兆自适应网口

LED灯(PWR、SYS、H/S)

1个复位按钮

国产化率

100%
