FT腾锐D2000 VPX主控板

一、产品简介

国产化VPX主控板VPX-XCV1000是一款基于全国产化芯片的VPX主控板，采用6U VPX标准结构，可作为VPX系统的运算与控制单元，主要负责数据的运算和处理。XCV1000国产化率满足国家对相关设备国产化要求（元器件种类国产化率≥95%，元器件数量国产化率≥95%，元器件价值国产化率≥95%），已适配麒麟操作系统。

VPX-XCV1000采用一颗基于飞腾ARM V8体系结构的飞腾腾锐D2000处理器设计实现，处理器分标准版商业级、标准版工业级、网安版商业级、网安版工业级、睿频版等不同规格，有4核和8核两个核心数量版本。D2000处理器最大功耗25W，集成8个FTC663核，最高主频2.3GHz。D2000处理器集成2个DDR4-3200 控制器，支持对 DDR 存储数据进行实时加密, 单板配置不低于16GB内存。D2000处理器集成34个Lane的PCIe 3.0接口：2个X16（每个X16可拆分成2个X8）和2个X1。

VPX-XCV1000对外提供丰富的接口：背板提供3路PCIe3.0 X8接口（其中两路X8可以配置为一路X16）、4路1000Base-T接口、2路USB3.0接口（兼容USB2.0）、VGA显示接口等；面板提供4路1000Base-T接口、2路USB3.0接口（兼容USB2.0）、1路HDMI显示接口等。

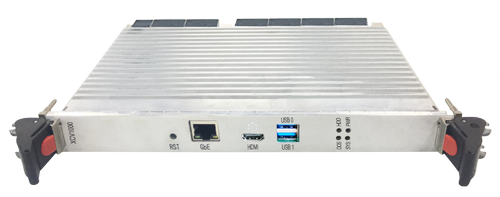

图1 VPX-XCV1000板卡

二、技术指标

物理特性	形态	6U VPX 5HP
	尺寸	160mm(长)×233.35mm(宽)×24mm(高)
	功耗	典型：80W；最大：130W
	温度范围	工作环境温度：0~ 40℃ 存储环境温度：-55 ~ 70℃ 湿度：5%~95%（非冷凝）
基本特性	处理器	飞腾腾锐D2000处理器，8核/4核可选，主频2.3GHz
	内存	板载2通道ECC DDR4内存，每通道最低8GB，颗粒焊装
	固件Flash	16MB SPI Flash(存放BIOS)
	硬盘接口	1个NVME M.2接口，支持2280和2242尺寸
	操作系统	国产银河麒麟操作系统（需另行购买）
	显示接口	景嘉微JM7201芯片，支持2D/3D加速，支持OpenGL1.5/2.0 支持4K高清显示支持1路HDMI、1路VGA 所有的图像接口都是独立的通道
I/O接口	背板	P1 1路PCIe3.0 X8接口信号 P2 2路PCIe3.0 X8接口信号（可配置为一路X16） P3 2路USB3.0接口信号 P4 4路1000Base-T以太网接口信号 P5 1路VGA接口信号 P6 1路RS232调试串口信号
	前面板	1路1000Base-T接口 1路HDMI接口 2路USB3.0接口(兼容USB2.0) 4个LED灯(电源灯、硬盘指示灯、用户自定义灯) 1个复位按钮
