G/EPON Middleman 105

一、产品简介

PON Middleman 105是戎腾网络自主研发的GPON和EPON复用型网络监管设备,采用串接的方式接入PON链路中,在不影响PON系统正常通信的情况下,提供PON报文到标准以太报文的转换接口,将用户流量复制并通过镜像口输出;提供标准以太帧到PON报文的封装接口,用于向PON链路中植入自定义的数据报文,以实现对用户数据的分析和监控。

设备遵循EPON的IEEE802.3ah标准,满足《YD/T 1475-2006接入网技术要求-基于以太网方式的无源光网络(EPON)》,遵循GPON的ITU-T G.984.x系列标准,满足《中国电信GPON设备技术要求》对PON设备的相关要求。

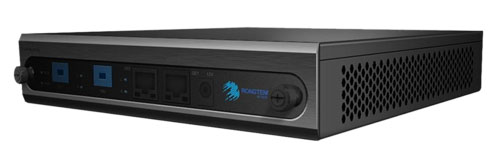

G/EPON Middleman 105
二、设备应用

用于网络监控、技术侦察及运营商流量采集与分析,同时可作为GPON或EPON的延距设备(OEO)。

三、设备部署

本设备可部署于OLT到ONU链路中的任意位置,对链路中的数据透明传输。


部署在OLT与ODN之间

部署在ODN与ONU之间

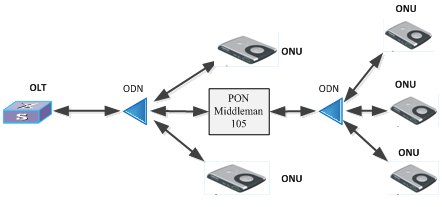

部署在ODN与ODN之间
四、特性
  • 支持EPON和GPON复用
  • 支持兼容加密链路和非加密链路
  • 支持三重搅动数据的解密(EPON)
  • 支持AES加密数据解密(GPON)
  • 内置光保护开关,支持断电旁路、故障旁路
  • 支持LLID、UDP和TCP端口号过滤输出
  • 支持IPTV报文和Radius认证报文过滤
  • 支持非网络行为报文过滤
  • 支持软件、固件远程升级
  • 支持串接/并接模式
  • 支持上下行报文线速输出,输出报文均为标准以太网报文
  • 支持上下行报文插入
  • 可方便地从机箱中拔出处理板,以更换光模块及光衰减器
  • 通过随机附带的API开发包能够获取数据统计,含字节数统计、报文数统计及即时流量统计
  • 外接电源:DC 12V(标配)
五、规格
  • 设备尺寸(W*D*H):188mm×188mm×38mm
  • 标准网口:两个千兆标准以太网接口(GE0/ GE1)
  • 光模块:4个。1个EPON ONU端模块,1个EPON OLT端模块,1个GPON ONU端模块和1个GPON OLT端模块
  • 光衰减器:2个。1个5 DB,1个10 DB,用于链路光强过高时进行数据采集
  • 面板PON接口:一个OLT接口,一个ONU接口
  • 功耗:18W
  • 工作温度:-20℃到70℃
  • 存储温度:-20℃到75℃
  • 工作相对湿度:5%-85% (非冷凝)
  • 存储湿度:5%-95% (非冷凝)
