CME2000-T6模块

一、产品简介

CME2000-T6模块采用一颗国产飞腾腾锐D2000 八核高性能通用处理器（兼容FT2000/4 四核处理器），是一款基于COM Express Type6模块标准设计实现的高性能全国产COMe Type6计算模块，可应用于通信、工控、科研等领域。板载双通道SODMIM DDR4内存插槽（支持ECC），结合飞腾X100套片，对外提供丰富的接口：4路SATA 3.0接口、2路PCIE 3.0 X8、2路PCIE 3.0 X2、4路PCIE 3.0 X1、4路USB 3.0、3路Display Port显示（其中1路支持选配为VGA出）、1路千兆以太网、2路串口、LPC、I2C、SMBus、GPIO等，此外还支持选配自带eMMC。

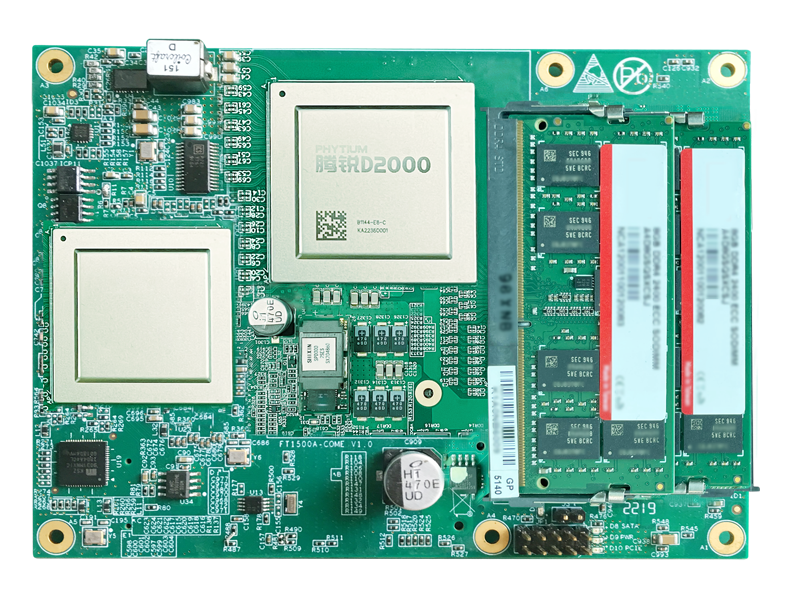

图1 CME2000-T6实物图

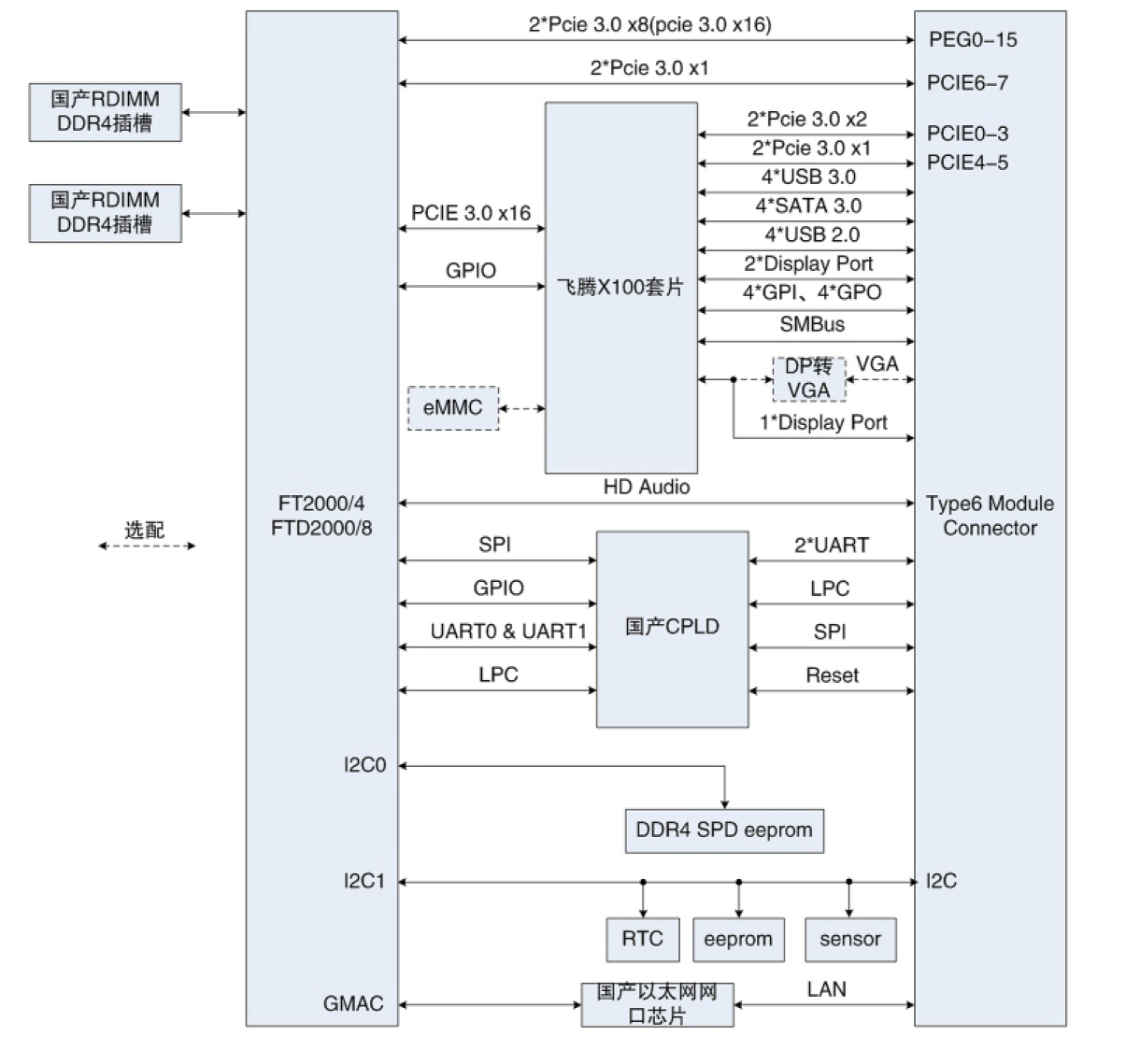

图2 CME2000-T6组成框图

二、技术指标

物理特性	形态	COM Express Type6 Basic Module
	尺寸	125mm(长) x 95mm(宽) x 10mm(高)
	电源	支持12V DC
基本特性	处理器	FTD2000/8核，主频2.3GHZ
	处理器	兼容FT2000/4标准版，主频2.6GHZ
	内存	1个SODIMM DDR4内存插槽，支持ECC 最大工作速率2666MHZ（根据内存实际适配速率确定）
	存储	4路SATA 3.0接口，选配eMMC
	BIOS	飞腾UEFI，16MB SPI Flash
	操作系统	国产银河麒麟操作系统（需另行购买）
I/O特性	以太网	1路千兆以太网接口
	显示	3路Display Port接口（其中1路支持选配为VGA出）
	串口	2个三线UART串口，其中1个为调试串口，另一个为功能串口
	USB	4个USB 3.0接口（兼容2.0）
	PCIE	2路PCIE 3.0 X8（可配置为1路PCIE 3.0 X16）
		2路PCIE 3.0 X2
		4路PCIE 3.0 X1
	RTC	板载RTC
	I2C	1路I2C
	SMBus	1路SMBus
	LPC	1路LPC
	GPIO	4路GPO、4路GPI
	HDA	1路HDA音频接口
	看门狗	1路看门狗
环境	工作温度	0~55℃
	存储温度	-40℃~85℃
	湿度	5%~95%（无凝露）
功耗	功耗	FTD2000/8，25W
功耗	功耗	FT2000/4，14W
国产化率	国产化率	100%
