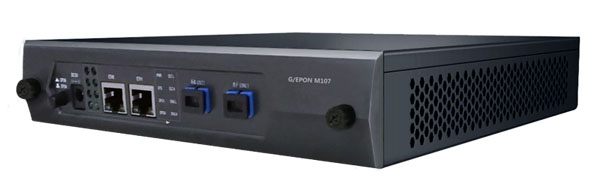

G/EPON Middleman 107

一、产品简介

G/EPON Middleman 107设备是戎腾网络自主研发的GPON和EPON复用型网络监管设备,即插即用;采用串接的方式接入GPON或EPON链路中,在不影响GPON或EPON系统正常通信的情况下,提供GPON或EPON报文到标准以太报文的转换接口,将用户流量复制并通过镜像口输出;提供标准以太帧到GPON或EPON报文的封装接口,用于向GPON或EPON线路中插入自定义的数据报文,以实现对用户数据的分析和监控。

设备遵循GPON的ITU-T G.984.x系列标准,满足《中国电信GPON设备技术要求》对GPON设备的相关要求。遵循EPON的IEEE802.3ah标准,满足《YD/T 1475-2006接入网技术要求-基于以太网方式的无源光网络(EPON)》。


EPON Middleman 107
二、特性
  • 部署模式:串接模式,GPON/EPON模式切换通过模式切换开关来实现;
  • 光接口类型:SC/UPC;
  • EPON模式:支持EPON线路数据采集和下行数据报文插入,兼容IEEE 802.3ah;支持自适应上下行FEC;支持自适应三重搅动数据加/解密;支持上行、下行镜像规则组配置;支持整个数据流程的数据统计,含字节数统计、报文数据统计及实时流量统计等;
  • GPON模式:支持GPON线路数据采集和下行数据插入,兼容ITU-T G.984.X(GPON标准);支持自适应上下行FEC;支持自适应高级加密标准(AES)加/解密;支持上行、下行镜像规则组配置;支持整个数据流程的数据统计,含字节数统计、报文数据统计及实时流量统计等;
  • 安全性:支持断电旁路,支持故障旁路。
三、过滤规格
  • 指定字段过滤:LLID(EPON),Port-ID(GPON),UDP、TCP端口号;
  • 指定类型过滤:支持IPTV类型报文、Radius认证报文、非网络行为报文过滤;
  • 指定端口过滤:OLT、ONU。
四、系统管理特性
  • 软件升级:支持远程升级;
  • 固件升级:支持远程升级;
  • 配置管理:支持远程控制协议。
五、规格
  • 设备尺寸(W*D*H):207.5mm × 230.1mm ×37mm
  • 设备供电:支持市电220V直接供电,使用DC12V适配器连接 或者使用12V移动电源对设备供电
  • 标准网口:两个千兆标准以太网接口(GE0/ 1)
  • 光模块:3个,1个EPON OLT端模块,1个GPON ONU端模块(G/EPON兼容)和1个GPON OLT端模块
  • 光衰减器:3个,1个5dB 1个10dB 用于链路光强过高时的接入
  • PON接口:2个,1个OLT接口,1个ONU接口
  • 硬件Bypass:带光保护开关,支持断电旁路
  • 工作环境温度:-10℃到40℃
  • 存储温度:-20℃到75℃
  • 工作湿度:5%-85% (非冷凝)
  • 存储湿度:5%-95% (非冷凝)
  • 散热:内置高可靠性工业级风扇
