一、PON Middleman
PON Middleman目前有两个系列产品,一个系列是EPON Middleman,另一个系列是GPON/EPON均支持的G/EPON Middleman。
EPON Middleman是在EPON网络上进行流量采集和注入的便携式设备,遵循IEEE 802.3ah标准,主要用于解决使用EPON的小区、宾馆的流量接入问题。在EPON环境中,由于OLT使用NAT,导致骨干链路监控无法映射到终端地址。EPON链路的复杂性主要表现在上行链路为时分复用,下行链路为广播,在一根光纤上同时存在上下行数据,采集过程必须解决突发快速同步、逻辑链路识别等技术困难。EPON Middleman能够提取ONU和OLT之间的所有流量,可以在ODN前后执行数据采集,以串接模式采集数据,并转发到后端服务器设备,后端服务器能够进行报文注入。考虑到EPON网络设备的厂家并不采用标准协议进行通信,该设备具有很高的兼容性,完全适应中兴、华为、烽火等主流厂商所生产的ONU设备。
G/EPON Middleman是GPON和EPON复用型网络流量处理设备(或延距设备),采用串接的方式接入PON链路中,在不影响PON系统正常通信的情况下,提供PON报文到标准以太报文的转换接口,将用户流量复制并通过镜像口输出;提供标准以太帧到PON报文的封装接口,用于向PON链路中植入自定义的数据报文,以实现对用户数据的分析和监控。设备遵循IEEE802.3ah,满足《YD/T 1475-2006接入网技术要求-基于以太网方式的无源光网络(EPON)》和《中国电信GPON设备技术要求》对PON设备的相关要求。
EPON Middleman共有三款产品:
(1) EPON Middleman 101:一款需要后端接入服务器的插卡设备,能够分别在ODN上下端采集EPON流量并进行流量注入的设备。
(2) EPON Middleman 102:一款自带CPU和充电电池的设备,支持用户进行二次开发的设备。
(3) EPON Middleman 103:一款需要后端接入服务器的单机设备,能够分别在ODN上下端采集EPON流量并进行流量注入的设备。
(4) EPON Middleman 104:一款自带CPU和充电电池的设备,支持用户进行二次开发的设备。
G/EPON Middleman目前有一款产品:
(1) G/EPON Middleman 105:一款需要后端接入服务器的单机设备,能够分别在ODN上下端采集GPON、EPON流量并进行上下行流量注入的设备。
二、EPON Middleman 101系统参数:
- 输入电压:DC 12V;
- 最大功耗:18W;
- ONU侧接口:接收波长1310nm,发送波长1490nm,灵敏度-28dBm,过载光强最小-6dBm,发射光功率大于+1dBm;
- OLT侧接口:接收波长1490nm,发送波长1310nm,灵敏度最大-27dBm,过载光强最小-3dBm,发射光功率大于+1dBm;
- 镜像报文输出接口:GE0口,千兆标准以太网;
- 链路报文植入接口:GE0口,千兆标准以太网;
- 部署模式:串接模式;
- 兼容目前市面上所有厂家的EPON OLT和ONU设备;
- 兼容加密链路和非加密链路,并支持三重搅动数据的解密;
- 安全性:支持断电旁路,支持故障旁路;
- 过滤特性:支持LLID、UDP、TCP端口号、IPTV类型报文和Radius认证报文过滤;
- 软件固件均支持远程升级;
- 配置管理:支持远程控制协议;
- 统计计数:支持整个数据流程的数据统计,含字节数统计、报文数据统计及实时流量统计。

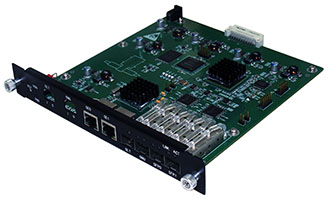

图1 EPON Middleman 101
三、EPON Middleman 102系统参数:
- 最大功耗8W,续航时间20小时以上;
- CPU型号:ARM Cortex-A8 1.0G(ARM v7);
- 支持用户开发;
- ONU侧接口:接收波长1310nm,发送波长1490nm,灵敏度-28dBm,过载光强最小-6dBm,发射光功率大于+1dBm;
- OLT侧接口:接收波长1490nm,发送波长1310nm,灵敏度最大-27dBm,过载光强最小-3dBm,发射光功率大于+1dBm;
- CPU性能:2000MIPS;
- 支持设备唤醒;
- 部署模式:串接模式;
- 内存容量:1 GB DDR2;
- Flash容量:1 GB Nand Flash + 高速SD卡(最大16GB);
- 系统启动:支持SD卡启动,出现故障时,使用备用SD卡无论是更新镜像,还是直接启动,可以快速再次投入使用;
- 电池便捷更换;
- 处理性能高于100Mbps;
- 支持3G模块。
图2 EPON Middleman 102
四、EPON Middleman 103系统参数:
- 输入电压:DC 12V;
- 最大功耗:18W;
- ONU侧接口:接收波长1310nm,发送波长1490nm,灵敏度-28dBm,过载光强最小-6dBm,发射光功率大于+1dBm;
- OLT侧接口:接收波长1490nm,发送波长1310nm,灵敏度最大-27dBm,过载光强最小-3dBm,发射光功率大于+1dBm;
- 镜像报文输出接口:GE0口,千兆标准以太网;
- 链路报文植入接口:GE0口,千兆标准以太网;
- 部署模式:串接模式、并接模式;
- 兼容目前市面上所有厂家的EPON OLT和ONU设备;
- 兼容加密链路和非加密链路,并支持三重搅动数据的解密;
- 安全性:支持断电旁路,支持故障旁路;
- 过滤特性:支持LLID、UDP、TCP端口号、IPTV类型报文和Radius认证报文过滤;
- 软件固件均支持远程升级;
- 配置管理:支持远程控制协议;
- 统计计数:支持整个数据流程的数据统计,含字节数统计、报文数据统计及实时流量统计。

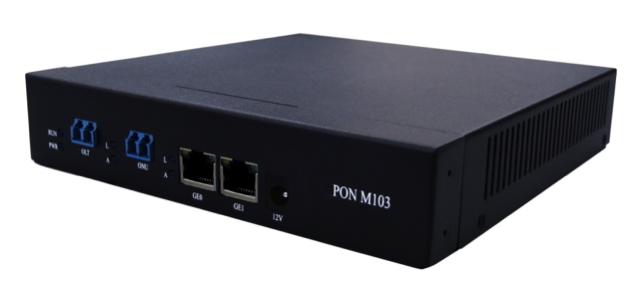

图3 EPON Middleman 103
五、EPON Middleman 104系统参数:
- 最大功耗8W,续航时间12小时以上;
- CPU型号:ARM Cortex-A8 1.0G(ARM v7);
- 支持用户开发;
- ONU侧接口:接收波长1310nm,发送波长1490nm,灵敏度-28dBm,过载光强最小-6dBm,发射光功率大于+1dBm;
- OLT侧接口:接收波长1490nm,发送波长1310nm,灵敏度最大-27dBm,过载光强最小-3dBm,发射光功率大于+1dBm;
- CPU性能:2000MIPS;
- 支持设备唤醒;
- 部署模式:串接模式;
- 内存容量:1 GB DDR2;
- Flash容量:1 GB Nand Flash + 高速SD卡(最大16GB);
- 系统启动:支持SD卡启动,出现故障时,使用备用SD卡无论是更新镜像,还是直接启动,可以快速再次投入使用;
- 电池便捷更换;
- 处理性能高于100Mbps;
- 支持3G模块。
图4 EPON Middleman 104
六、G/EPON Middleman 105系统参数:
- 支持EPON和GPON复用;
- 支持兼容加密链路和非加密链路;
- 支持三重搅动数据的解密(EPON);
- 支持AES加密数据解密(GPON);
- 内置光保护开关,支持断电旁路、故障旁路;
- 支持LLID、UDP和TCP端口号过滤输出;
- 支持IPTV报文和Radius认证报文过滤;
- 支持非网络行为报文过滤;
- 支持软件、固件远程升级;
- 支持串接/并接模式;
- 支持上下行报文线速输出,输出报文均为标准以太网报文;
- 支持上下行报文插入;
- 可方便地从机箱中拔出处理板,以更换光模块及光衰减器;
- 通过随机附带的API开发包能够获取数据统计,含字节数统计、报文数统计及即时流量统计;
- 标准网口:两个千兆标准以太网接口(GE0/ GE1);
- 光模块:4个。1个EPON ONU端模块,1个EPON OLT端模块,1个GPON ONU端模块和1个GPON OLT端模块;
- 光衰减器:2个。1个5 DB,1个10 DB,用于链路光强过高时进行数据采集;
- 面板PON接口: 一个OLT接口,一个ONU接口;
- 功耗:18W;
- 外接电源:DC 12V(标配)。

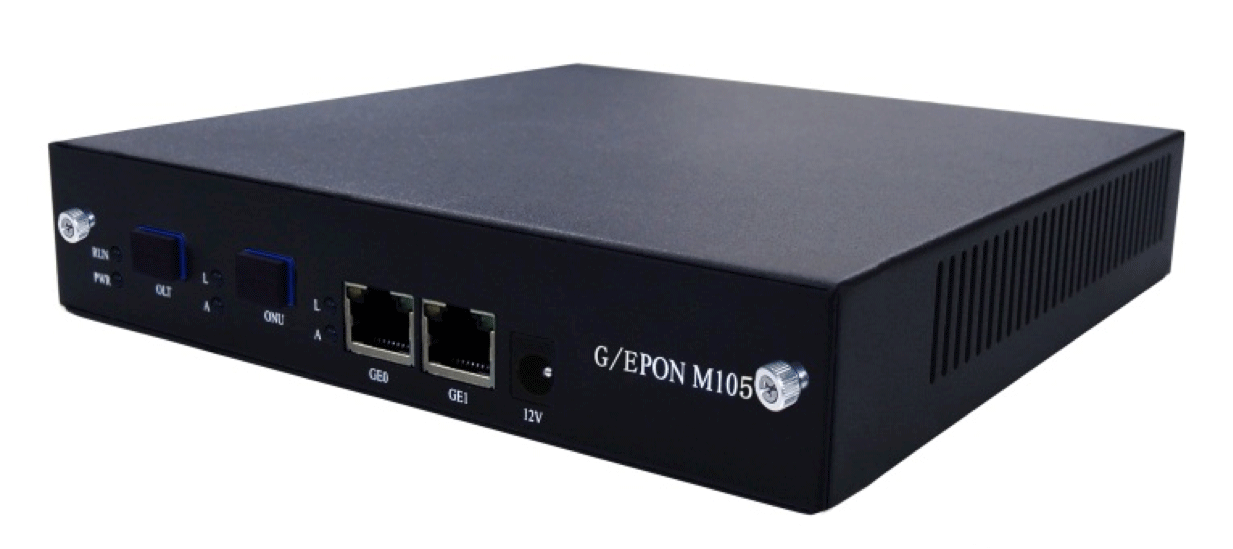

图5 G/EPON Middleman 105
