RT200系列分流器

一、产品简介

RT200设备(图1)是一款支持网络行为审计系统、网络内容审计系统和入侵检测系统的高速流量预处理平台,实现100G以太网、40G POS(OC768)、10G POS/LAN/WAN的流量采集、协议转换、多元组过滤、内容深度检测、交换和分流。RT200采用ATCA-NTW200机箱,机箱从下至上分别为1到2号槽,采用前后对插形式,符合ATCA规范的单板均能插入机箱使用。

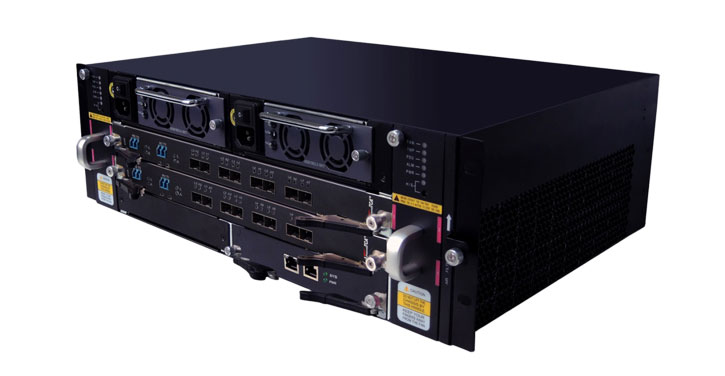

图1 RT200设备

Skipper 2.0是RT200系列流量预处理平台的用户操作接口,Skipper由CLI(Command Line Interface,命令行接口)和RCP(Remote Control Protocol,远程控制协议)API组成。

RT200适合于链路比较少的场合,如ATCA-PFC802、ATCA-HFC602分别实现40G POS和100G以太网带流量衰减的链路监控。也可以组合实现全流量输出:

  1. ATCA-HFC602+CNT16:实现2路100G以太网的全流量协议转换;
  2. 2块ATCA-PFC802:实现4路40G POS的全流量协议转换;
  3. 2块ATCA-16PE:实现16路10G POS/WAN的全流量协议转换;
  4. 2块ATCA-8PE:实现8路10G POS/WAN的全流量协议转换。
二、特性
  • 背板直接连接两个槽位,连接能力160G;
  • 支持包括10G LAN以太网、10G WAN以太网、10G POS、40G以太网、40G POS和100G以太网等多种速率的线卡;
  • 单机箱100G以太网最大输入能力为400G(共2对100G以太网链路);
  • 单机箱40G POS最大输入能力为160G(共2对40G POS链路);
  • 单机箱10G POS/WAN/LAN最大输入能力640G(共32对万兆链路);
  • 支持采用标准ATCA架构的各种多核处理卡和线卡;
  • 包含2个线卡槽位;
  • 支持双电源(220V交流和48V直流);
  • 支持IPMI管理。

三、规格
  • 尺寸:485mm(W)X130mm(H)X385mm(D)
  • 槽位:2个线卡槽位
  • 输入电压:220V AC或48V DC (双冗余备份)
  • 最大功率 : 480W
  • 储藏温度: -20℃-75℃
  • 工作温度:0℃到40℃
  • 工作湿度:5%-85% (非冷凝)
  • 存储湿度:0%-85% (非冷凝)
