RT640系列分流器

一、产品简介

RT640设备（图1）是一款支持网络行为审计系统、网络内容审计系统和入侵检测系统的高速流量预处理平台，实现100G以太网、40G POS（OC768）、10G POS/LAN/WAN的流量采集、协议转换、多元组过滤、内容深度检测、交换和分流。RT640采用ATCA-NTW640机箱，机箱从下至上分别为1-6号槽，采用前后对插形式，符合ATCA规范的单板均能插入机箱使用。

图1 RT640设备

Skipper 2.0是RT1280/RT640/RT200系列流量预处理平台的用户操作接口，Skipper由CLI（Command Line Interface，命令行接口）和RCP（Remote Control Protocol，远程控制协议）API组成。

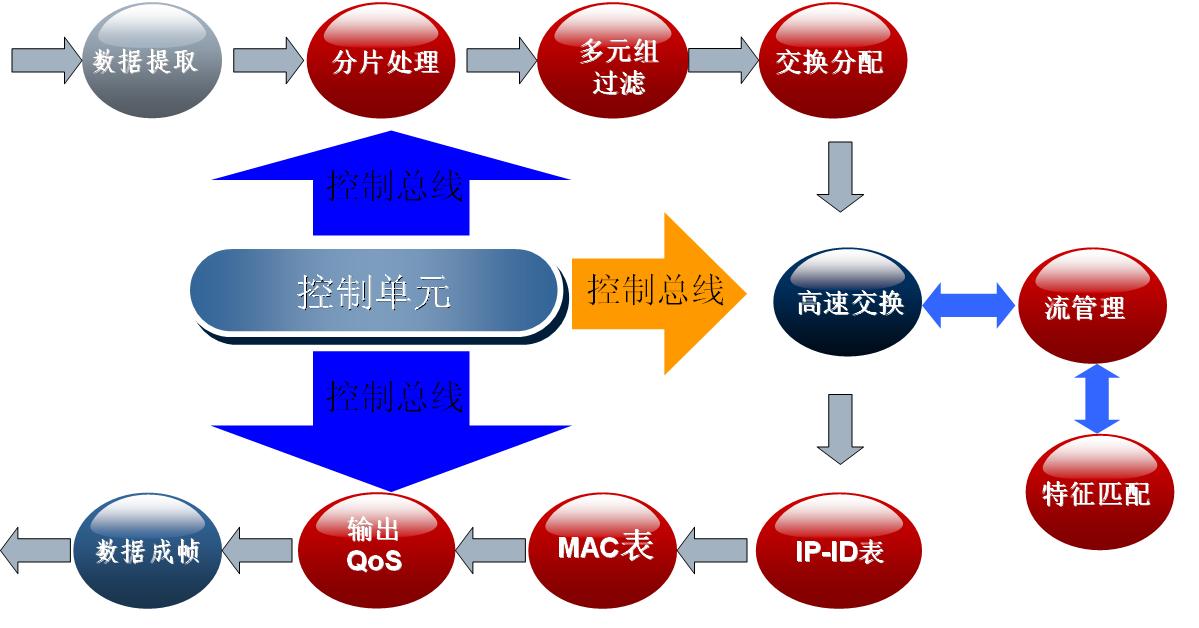

如图2所示，RT640设备的处理流程为：流量接收→数据提取→多元组过滤→交换分配→高速交换（交换控制卡）→IP-ID表→MAC查表→输出QoS控制（10G线卡）→数据成帧→流量输出。在进行DPI时，通过高速交换进入流管理和特征匹配过程，然后再通过高速交换执行输出。

图2 RT640处理流程

二、特性

系统交换容量640G；
支持包括10G LAN以太网、10G WAN以太网、10G POS、40G以太网、40G POS和100G以太网等多种速率的线卡；
单机箱100G以太网最大输入能力为1T（共5对100G以太网链路）；
单机箱40G POS最大输入能力为400G（共5对40G POS链路）；
单机箱10G POS/WAN/LAN最大输入能力1600G（共80对万兆链路）；
单交换结构；
支持采用标准ATCA架构的各种多核处理卡和线卡；
每个线卡连接背板的速率为80Gbps（2个40Gbps）；
包含5个线卡槽位，1个交换槽位；
支持双电源（220V交流和48V直流）；
支持IPMI管理。

三、规格

尺寸：485mm（W）X385mm（H）X268mm（D）
槽位：6个槽位，包含5个线卡（多核处理卡）槽位、5个交换板槽位
输入电压：220V AC或48V DC (双冗余备份)
最大功率： 1200W
储藏温度： -20℃-75℃
工作温度：0℃到40℃
工作湿度：5%-85% (非冷凝)
存储湿度：0%-85% (非冷凝)
